SÉRIE E oblongue

Home > Produits > Dômes standard > SÉRIE E > SÉRIE E oblongue

Pour compléter sa variété de dômes, Snaptron propose les dômes de la série E avec différentes caractéristiques. Nos dômes de la série E ont une « forme de barre » unique, idéale pour différentes applications. En 2015, Snaptron a créé deux dômes oblongs plus grands : les modèles E.5-ONN2-400 et E.5-ODN2-400, qui mesurent 2″ sur 0,5″. Ces dômes peuvent être idéaux pour de nombreuses applications, dont celles où une pression de toute la main est préférable à une activation du bout du doigt.

Contactez Snaptron pour connaître les tarifs, commander ou demander des échantillons des dômes de la série E.

Pastilles de circuit imprimé

DOUBLE-SIDED OBLONG PCB

Numéros de pièce

Numéro de pièce	Diamètre	Hauteur	Pression de déclenchement	Dépression	Longévité	Spécifications	Demander des échantillons
E.22-ONN-230	11,18 mm (0,440")	0,58 mm (0,023")	230 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.35-ONN-280	17,78 mm (0,700")	0,86 mm (0,034")	280 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.35-ONN-340	17,78 mm (0,700")	0,86 mm (0,034")	340 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.35-ONN-450	17,78 mm (0,700")	0,89 mm (0,035")	450 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.5-ODN2-400	2,00" (50,80 mm)	0,057" (1,45 mm)	400 g	Oui	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.5-ONN1-280	25,40 mm (1,00")	0,97 mm (0,038")	280 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.5-ONN1-340	25,40 mm (1,00")	1,02 mm (0,040")	340 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.5-ONN1-450	25,40 mm (1,00")	1,04 mm (0,041")	450 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste
E.5-ONN2-400	50,80 mm (2,00")	1,52 mm (0,060")	400 g	Non	jusqu'à 3 000 000	Spécifications	Ajouter à la liste

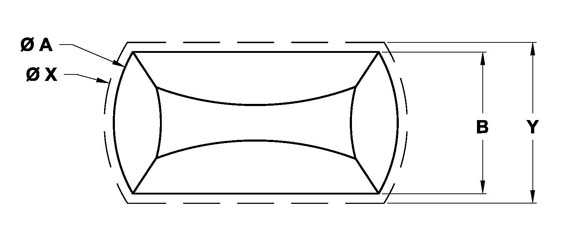

Numéro de pièce individuel: E.22-ONN-230

Dim. A	11,18 mm (0,440")
Dim. B	5,59 mm (0,220")
Dim. C	0,58 mm (0,023")
Dim. X (cavité du dôme)	11,68 mm (0,46")
Dim. Y	6,10 mm (0,24")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.35-ONN-280

Dim. A	17,78 mm (0,700")
Dim. B	8,89 mm (0,350")
Dim. C	0,86 mm (0,034")
Dim. X (cavité du dôme)	18,29 mm (0,72")
Dim. Y	9,40 mm (0,37")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.35-ONN-340

Dim. A	17,78 mm (0,700")
Dim. B	8,89 mm (0,350")
Dim. C	0,86 mm (0,034")
Dim. X (cavité du dôme)	18,29 mm (0,72")
Dim. Y	9,40 mm (0,37")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.35-ONN-450

Dim. A	17,78 mm (0,700")
Dim. B	8,89 mm (0,350")
Dim. C	0,89 mm (0,035")
Dim. X (cavité du dôme)	18,29 mm (0,72")
Dim. Y	9,40 mm (0,37")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.5-ODN2-400

Dim. A	2,00" (50,80 mm)
Dim. B	0,527" (13,39 mm)
Dim. C	0,057" (1,45 mm)
Dim. D	0,740" (18,80 mm)
Dim. X (cavité du dôme)	2,05" (52,03 mm)
Dim. Y	0,575" (14,59 mm)
Longévité	jusqu'à 3 000 000
Dépression	Oui
Configuration du contact	S.P.S.T
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Aucun
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.5-ONN1-280

Dim. A	25,40 mm (1,00")
Dim. B	12,70 mm (0,500")
Dim. C	0,97 mm (0,038")
Dim. X (cavité du dôme)	25,91 mm (1,02")
Dim. Y	13,21 mm (0,52")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.5-ONN1-340

Dim. A	25,40 mm (1,00")
Dim. B	12,7 mm (0,500")
Dim. C	1,02 mm (0,040")
Dim. X (cavité du dôme)	25,91 mm (1,02")
Dim. Y	13,21 mm (0,52")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.5-ONN1-450

Dim. A	25,40 mm (1,00")
Dim. B	12,70 mm (0,500")
Dim. C	1,04 mm (0,041")
Dim. X (cavité du dôme)	25,91 mm (1,02")
Dim. Y	13,21 mm (0,52")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	SPST N.O.
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Nickel/Argent/Or en option
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Numéro de pièce individuel: E.5-ONN2-400

Dim. A	50,80 mm (2,00")
Dim. B	13,34 mm (0,525")
Dim. C	1,52 mm (0,060")
Dim. X (cavité du dôme)	52,03 mm (2,05")
Dim. Y	14,59 mm (0,575")
Longévité	jusqu'à 3 000 000
Dépression	Non
Configuration du contact	S.P.S.T
Tension de commutation	0,1 à 50 V CC
Capacité de commutation	1 watt
Courant de commutation	0,05 à 100 mA CC
Rebond de contact	< 0,3 ms établissement < 0,6 ms coupure
Matériau de base	SSTL
Placage	Aucun
Temp. nominale de fonctionnement	-45 degrés C à +100 degrés C
Temp. nominale de stockage	-55 degrés C à +100 degrés C

Imprimer Demander un échantillon Fermer

Pastilles de circuit imprimé: Série E

Contacts des dômes de la série E (ONN) et RK

Les contacts des dômes de la série E (ONN) peuvent être utilisés avec les configurations de pastilles de circuit imprimé oblong double face. Cliquez sur le lien suivant pour consulter les spécifications des pastilles de circuit imprimé.

Double Sided Oblong PCB Pad - 1” and Smaller

Pastille de circuit imprimé double face oblong – 1” et moins

Pastille de circuit imprimé double face oblong – 2”

Contacts des dômes de la série E (RDF)

Les contacts des dômes de la série E (RDF) peuvent être utilisés avec les configurations de pastilles de circuit imprimé double face. Cliquez sur le lien suivant pour consulter les spécifications des pastilles de circuit imprimé.

Pastille de contact de circuit imprimé double face

Contacts des dômes de la série E (TDF)

Les contacts des dômes de la série E (TDF) sont habituellement utilisés avec les configurations de pastilles de circuit imprimé double face, mais des pastilles de circuit imprimé simple face ont également été utilisées. Contactez Snaptron pour obtenir une aide à la conception de pastilles à simple face utilisant les dômes en métal de la série WT. Cliquez sur les liens suivants pour consulter les spécifications des pastilles de circuit imprimé.

Pastille de contact de circuit imprimé simple face

Pastille de contact de circuit imprimé double face
