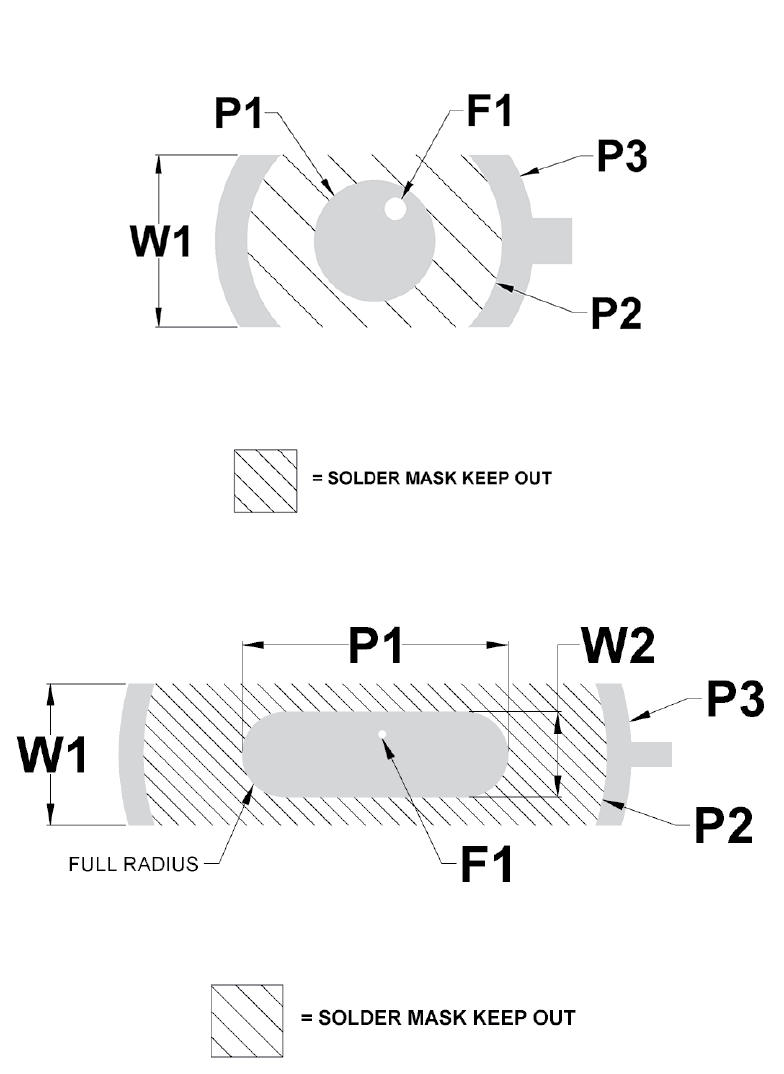

Pastille de circuit imprimé double face oblong – 1” et moins(Adaptée aux dômes des série RK et E oblong (ONN))

 **REMARQUE**

  • Il est suggéré de percer un trou à travers la carte pour la ventilation si aucun autre moyen n’est utilisé
  • Snaptron recommande que la zone de circuit placée sous le dôme ne comporte pas de masque de soudure.  La zone à accès interdit commence à l’angle extérieur de la pastille de circuit sur laquelle est placé le dôme.

Ce dessin représente une des nombreuses dispositions possibles. Snaptron fournit ces informations pour aider les clients afin qu’ils soient responsables de la conception finale de l’implantation du circuit imprimé (nu).

Dômes standard (en pouces)

SérieDiamètreDDiWP'F"
Série RK0,165"x.220"0,2600,1900,1800,1000,024
Série RK0,280"x.350"0,4000,3200,3000,1500,035
Série RK0,400"x.500"0,5500,4500,4300,2000,035
Série E0,220"x.440"0,5000,4000,2700,1900,035
Série E0,350"x.700"0,7500,6500,4000,2700,035
Série E0,500"x1.00"1.0500,9500,5500,3500,035
