Pastille de circuit imprimé DT(Adaptée aux dômes de la série DT)

Home  >  Products  >  Pastilles de circuit imprimé  >  Pastille de contact à double action (adaptée aux dômes de la série DT)  >  Pastille de circuit imprimé DT

     **REMARQUE**

  • Il est suggéré de percer un trou à travers la carte pour la ventilation si aucun autre moyen n’est utilisé
  • Snaptron recommande que la zone de circuit placée sous le dôme ne comporte pas de masque de soudure.  La zone à accès interdit commence à l’angle extérieur de la pastille de circuit sur laquelle est placé le dôme.

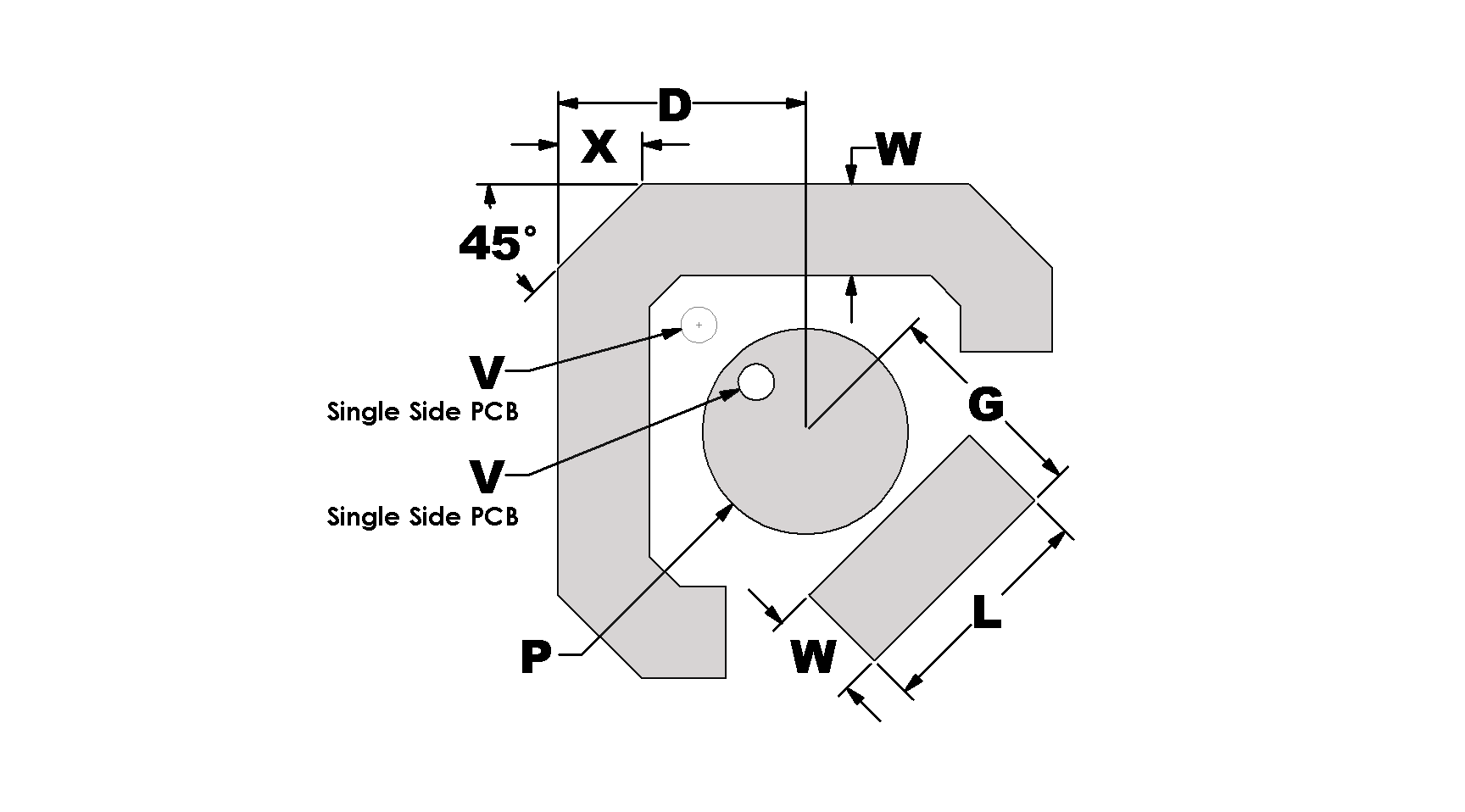

dual action metal dome pcb pad





Ce dessin représente une des nombreuses dispositions possibles. Snaptron fournit ces informations pour aider les clients afin qu’ils soient responsables de la conception finale de l’implantation du circuit imprimé (nu).

Dômes métriques (en millimètres)

Diameté P1 N1 N2 T1 T2 W1 W2 F1/F2
6mm 2.45 2.96 2.68 1.96 0.75 1.09 2.86 0.41
7mm 2.86 3.45 3.09 2.28 0.88 1.27 3.09 0.60
8.5mm 3.48 4.19 3.77 2.77 1.06 1.55 3.84 0.61
10mm 4.08 4.67 4.34 3.15 0.71 1.55 4.62 0.89
12mm 4.90 5.59 5.20 3.76 1.72 1.85 5.31 0.89

DTBL PCB PAD

Diameté P1 N1 N2 T1 T2 W1 W2 F1
6mm 5.25 5.59 5.20 3.76 1.72 1.85 5.31 0.51
