Pastille de contact double face(Adaptée à tous les dômes sauf les modèles oblongs)

     **REMARQUE**

  • Il est suggéré de percer un trou à travers la carte pour la ventilation si aucun autre moyen n’est utilisé
  • Snaptron recommande que la zone de circuit placée sous le dôme ne comporte pas de masque de soudure.  La zone à accès interdit commence à l’angle extérieur de la pastille de circuit sur laquelle est placé le dôme.

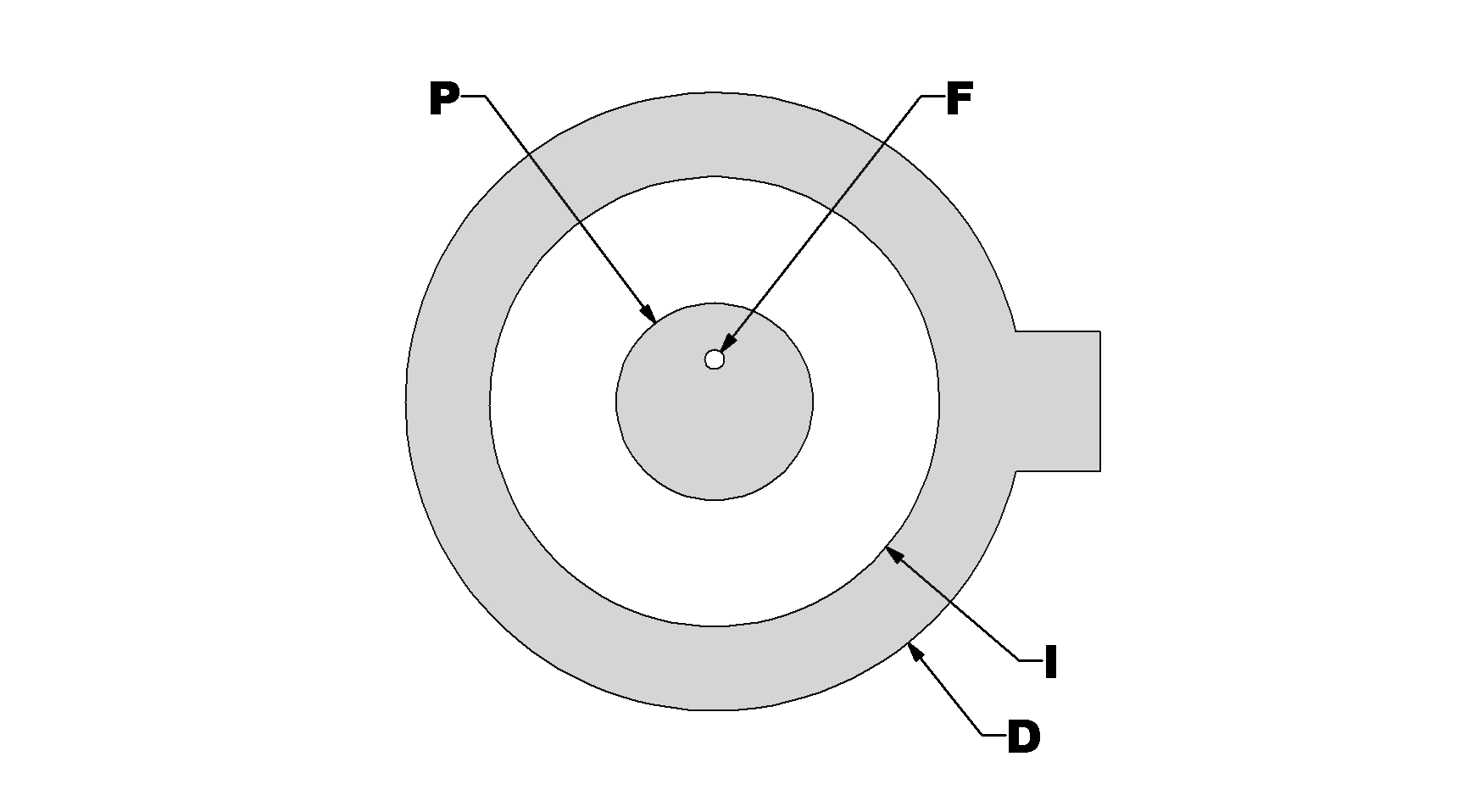

Ce dessin représente une des nombreuses dispositions possibles. Snaptron fournit ces informations pour aider les clients afin qu’ils soient responsables de la conception finale de l’implantation du circuit imprimé (nu).

Dômes métriques (en millimètres)

Diamètre  »D »  »I »  »P »  »F »
4mm
4.76 2.71 1.70 0.32
5mm/5.3mm 5.76 4.00 2.03 0.41
6mm/6.3mm 6.76 5.00 2.54 0.41
7mm 8.25 5.45 2.86 0.60
8mm 9.27 6.73 3.20 0.60
8.5mm 9.78 6.98 3.81 0.89
9mm 10.27 7.48 3.81 0.89
10mm 11.28 6.49 4.08 0.89
12mm 13.27 7.75 4.90 0.89
12.2mm 13.47 10.38 4.90 0.89
12.7mm 13.97 10.83 4.90 0.89
14.1mm 15.27 12.06 5.70 0.89
16mm
17.27 14.25 6.50 0.89
20.2mm 21.90 18.09 7.00 0.89
25.2mm 26.98 21.55 8.90 1.10
37mm
39.37 30.50 12.90 1.50

Dômes standard (en pouces)

Diamètre  »D »  »I »  »P »  »F »
0,156″ 0,186 0,126 0,080 0,016
0,220″ 0,260 0,180 0,100 0,024
.270″ .320 .220 .100 .024
0,350″ 0,400 0,300 0,150 0,035
0,425″ 0,475 0,375 0,200 0,035
0,500″ 0,550 0,450 0,200 0,035
0,625″ 0,675 0,575 0,250 0,035
0,750″ 0,825 0,675 0,300 0,035
1,00″ 1,10 0,900 0,350 0,035
