**REMARQUE**
-
Il est suggéré de percer un trou à travers la carte pour la ventilation si aucun autre moyen n’est utilisé.
-
Snaptron recommande que la zone de circuit placée sous le dôme ne comporte pas de masque de soudure. La zone à accès interdit commence à l’angle extérieur de la pastille de circuit sur laquelle est placé le dôme et inclut la zone située à l’intérieur des pastilles.

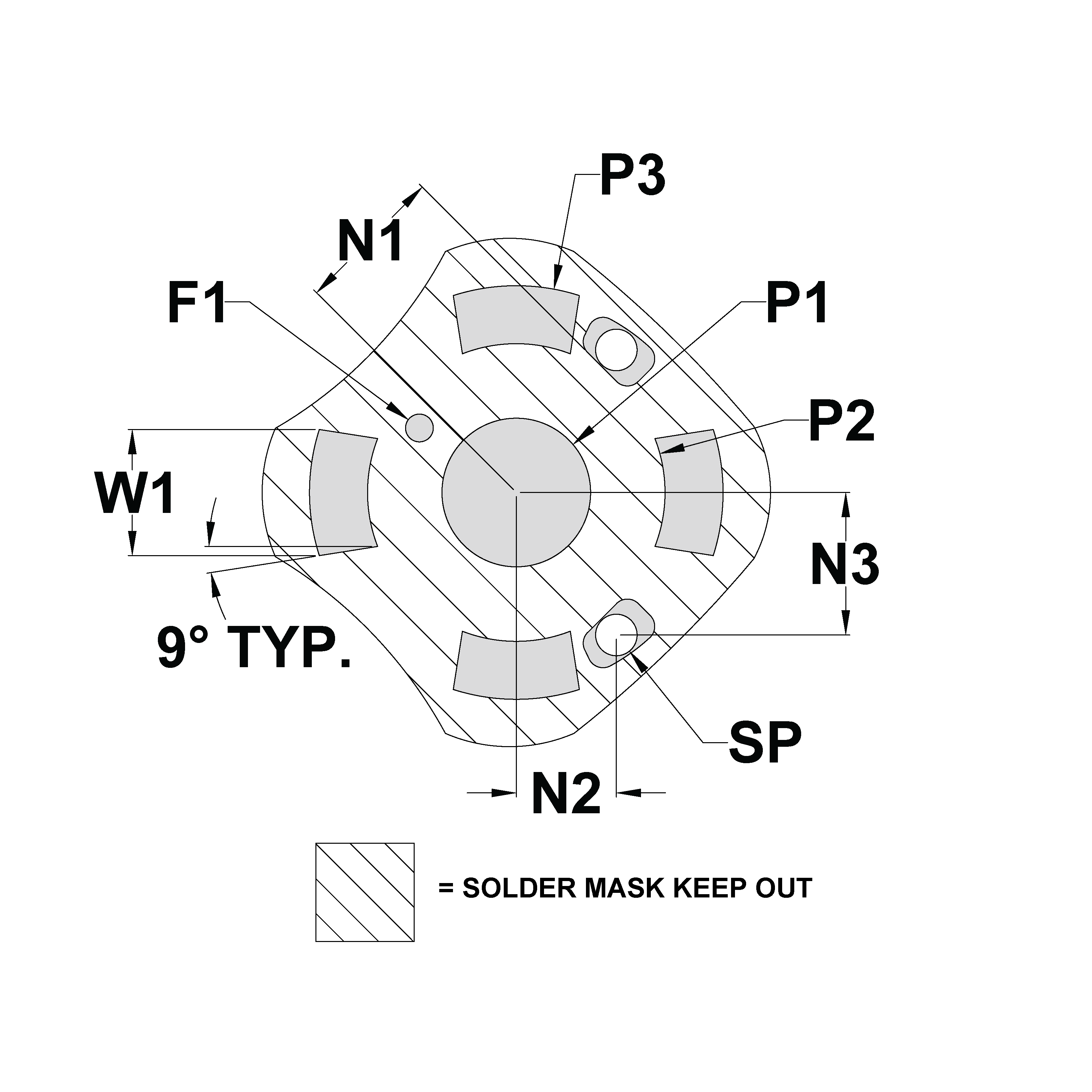

Ce schéma représente une des nombreuses dispositions possibles. Snaptron fournit ces informations en vue d’aider les clients à assumer la responsabilité de la conception finale de l’implantation du circuit imprimé.
Dômes métriques
| Diamètre | 6.3 mm | 8.5mm | 12mm | 14mm |
|---|---|---|---|---|
| F1 | 0.41mm (0.016″) | 0.89mm (0.035″) | 0.89mm (0.035″) | 0.89mm (0.035″) |
| N1 | 2.46mm (0.097″) | 3.37mm (0.133″) | 5.24mm (0.206″) | 6.30mm (0.248″) |
| N2 | 1.65mm (0.065″) | 2.30mm (0.091″) | 3.56mm (0.140″) | 4.32mm (0.170″) |
| N3 | 2.35mm (0.093″) | 3.25mm (0.128″) | 4.45mm (0.175″) | 5.21mm (0.205″) |
| P1 | 2.45mm (0.096″) | 3.81mm (0.150″) | 4.93mm (0.194″) | 5.69mm (0.224″) |
| P2 | 4.37mm (0.172″) | 6.59mm (0.259″) | 10.18mm (0.401″) | 12.07mm (0.475″) |
| P3 | 6.86mm (0.270″) | 9.27mm (0.365″) | 13.27mm (0.522″) | 15.27mm (0.601″) |
| W1 | 2.10mm (0.083″) | 2.84mm (0.112″) | 3.82mm (0.150″) | 4.68mm (0.184″) |
| SP | 0.51mm (0.020″) | 0.67mm (0.026″) | 0.56mm (0.022″) | 0.69mm (0.027″) |
| Diamètre | 6.3mm | 8.5mm | 12mm | 14mm |
|---|---|---|---|---|
| SP1 | 2.31mm (0.091″) | 3.20mm (0.126″) | 4.42mm (0.174″) | 4.91mm (0.193″) |
| SP2 | 1.67mm (0.066″) | 2.37mm (0.093″) | 3.57mm (0.141″) | 4.21mm (0.166″) |
| SP3 | 0.43mm (0.017″) | 0.58mm (0.023″) | 0.81mm (0.032″) | 0.88mm (0.035″) |
| SP4 | 0.77mm (0.030″) | 1.05mm (0.041″) | 1.46mm (0.057″) | 1.48mm (0.058″) |
| SP5 | 0.15mm (0.006″) | 0.15mm (0.006″) | 0.25mm (0.010″) | 0.25mm (0.010″) |
