**REMARQUE**
-
Snaptron recommande que la zone de circuit placée sous le dôme ne comporte pas de masque de soudure. La zone à accès interdit commence à l’angle extérieur de la pastille de circuit sur laquelle est placé le dôme.

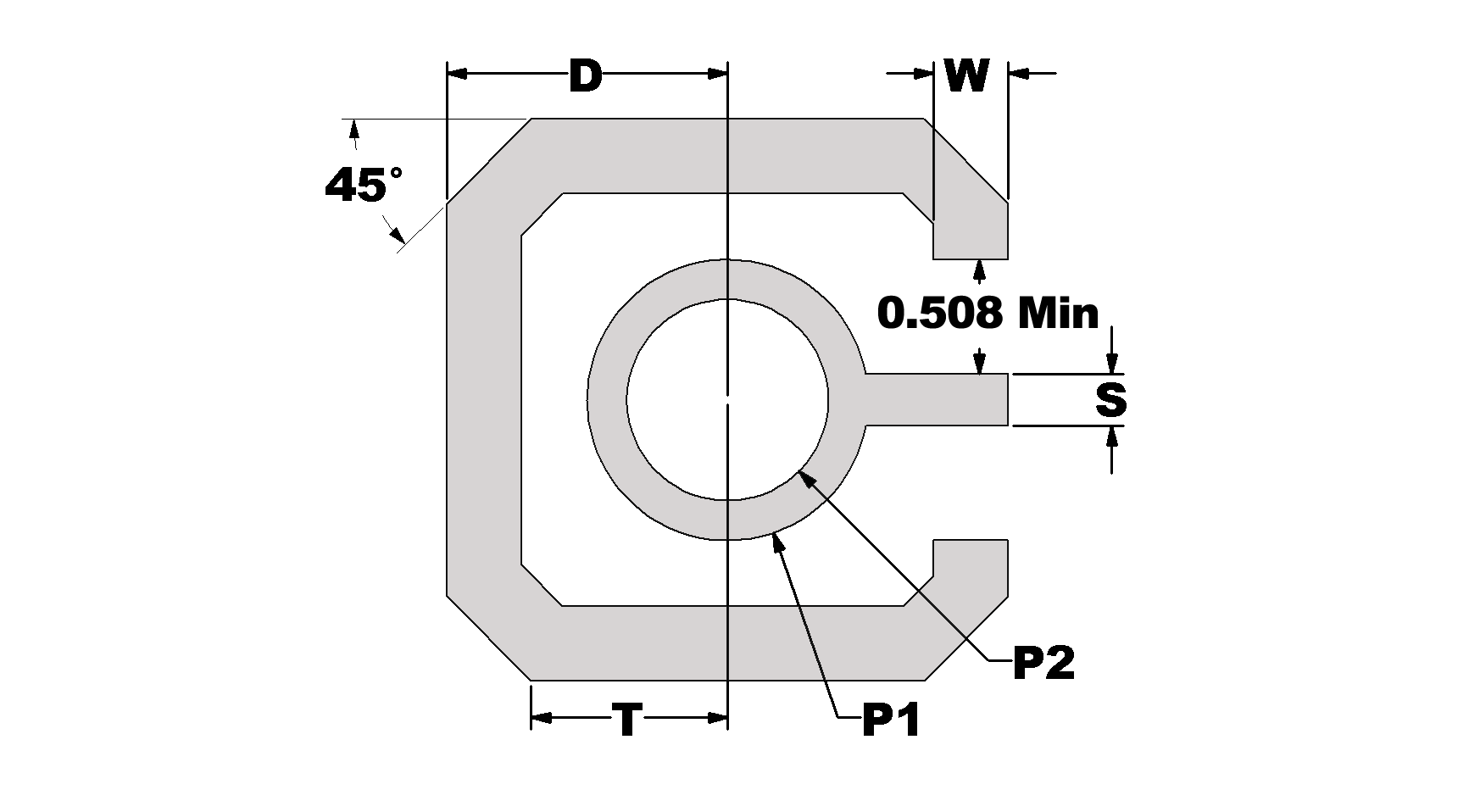

Ce dessin représente une des nombreuses dispositions possibles. Snaptron fournit ces informations pour aider les clients afin qu’ils soient responsables de la conception finale de l’implantation du circuit imprimé (nu).
Dômes métriques (en millimètres)
| Diamètre | P1 | P2 | N1 | T1 | W1 | S |
|---|---|---|---|---|---|---|
| 8.5mm | < dome hole diameter | 4.25 | 4.19 | 2.77 | 1.09 | 0.92 |
| 10mm | < dome hole diameter | 4.50 | 4.67 | 3.15 | 1.55 | 1.10 |
| 12mm | < dome hole diameter | 5.25 | 5.59 | 3.76 | 1.85 | 1.30 |
| 14mm | < dome hole diameter | 6.25 | 6.40 | 4.34 | 1.98 | 1.60 |
